威索燃烧机Weishaupt > 燃气燃烧器 > WG10燃气燃烧器  详细信息
产品说明:

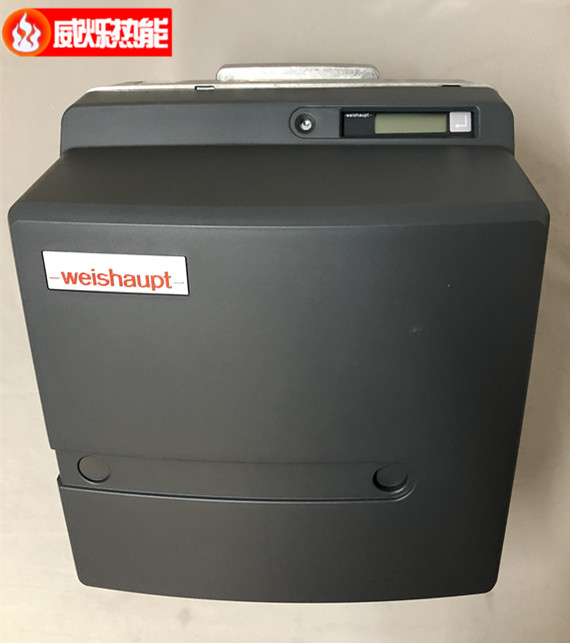

WG10燃气燃烧器

品牌:-weishaupt-(威索)

产地:德国

 产品描述
W系列的所有型号燃烧器中的部件均紧密结合在一个小巧的空间内。燃料与空间的调节装置显而易见且易于维护。通过成熟的技术为其配置的数字化程序控制器,可以使各项设定的功能及燃料与空气量的配合达到更精确的水平。

该系列燃烧器的功率范围始于12千瓦,最大可达570千瓦。在不同的型号中,功率调整的方式可分为一级或二级、二级滑动或比例调节。所有型号的燃烧器均符合相应的德国工业标准(DIN)及欧洲标准(EN),且均经样机检测认可。

 型号表
型号 版本号 运行模式 阀组尺寸 出力范围kW 产品认证号 订货号
WG10燃气燃烧器
天然气
WG10N/0-D ZM-LN 平滑两段式或比例调节 1/2" 12.5-50 CE0085AU353 23213614
WG10N/1-D LN 单段火带手动风门调节 3/4" 40-110 CE0085BM0481 23211024
WG10N/1-D Z-LN 单段火或两段火 3/4" 25-110 CE0085BM0481 23212324
WG10N/1-D ZM-LN 平滑两段式或比例调节 3/4" 25-110 CE0085BM0481 23212624
LPG液化气
WG10F/0-D ZM-LN 平滑两段式或比例调节 1/2" 12.5-50 CE0085AU353 23313614
WG10F/1-D LN 单段火带手动风门调节 3/4" 40-110 CE0085BM0481 23311024
WG10F/1-D Z-LN 单段火或两段火 3/4" 25-110 CE0085BM0481 23311324
WG10F/1-D ZM-LN 平滑两段式或比例调节 3/4" 25-110 CE0085BM0481 23312624

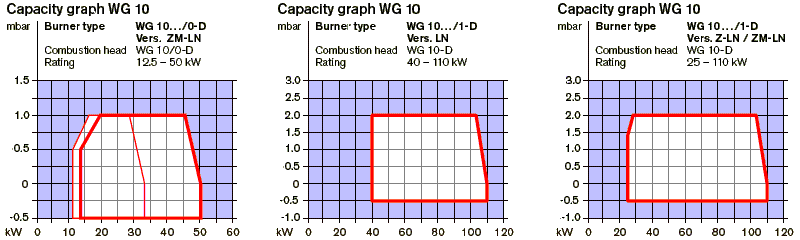

 参数表

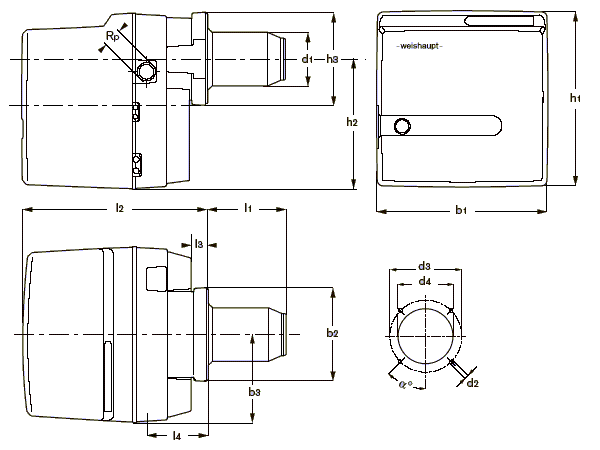

 尺寸图

型号

I1

I2

I3

I4

b1

b2

b3

h1

h2

h3

d1

d2

d3

d4

Rp

WG10

140

349

31,5

115

330

165

164

353

270

165

108

M8

150–170

110

3/4”

45°

WG20

140

397

32

158

358

182

178

376

284,5

182

120

M8

170

130

1”

45°

WG30

166

480

62

197

420

226

196

460

342

226

127

M8

170–186

130

1-1/2”

45°

WG40

235

577

72

235

450

245

207

480

360

245

154

M10

186–200

160

1-1/2”

45°
